పరిచయం
90 డిగ్రీ ఎల్బో SAE ఫ్లాంజ్ అనేది నిర్దుష్టమైన-ఇంజనీరింగ్ హైడ్రాలిక్ ఫిట్టింగ్, ఇది డైరెక్షనల్ మార్పులు అవసరమయ్యే ఇరుకైన ప్రదేశాలలో అధిక{2}}ఒత్తిడి, లీక్-ప్రూఫ్ కనెక్షన్లను అందించడానికి రూపొందించబడింది. SAE J518 మరియు ISO 6162 ప్రమాణాలకు అనుగుణంగా తయారు చేయబడిన ఈ మోచేయి అంచు హైడ్రాలిక్ అప్లికేషన్లను డిమాండ్ చేయడంలో సిస్టమ్ సమగ్రతను కొనసాగిస్తూ సరైన ప్రవాహ సామర్థ్యాన్ని నిర్ధారిస్తుంది.
స్పెసిఫికేషన్లు
|
పార్ట్ నం. |
FLANGE పరిమాణం |
గొట్టం బోర్ |

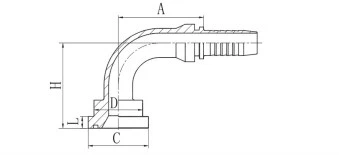

కొలతలు |
|||||
|
DN |
డాష్ |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
పారామితులు/సాంకేతిక డేటా
|
అసలైనది |
జెజియాంగ్, చైనా |
డెలివరీ తేదీ |
చర్చించదగినది |
|
సర్టిఫికేషన్ |
GB/T19001-2016 idt ISO9001:2015 |
ప్యాకింగ్ |
ఎగుమతి ప్రమాణం |
|
మెటీరియల్ |
కార్బన్ స్టీల్ |
వారంటీ |
1 సంవత్సరం |
|
చెల్లింపు వ్యవధి |
చర్చించదగినది |
MOQ |
5 |
| ఉప్పు స్ప్రే పరీక్ష | 72+గంటలు |
రంగు |
తెలుపు లేదా పసుపు |

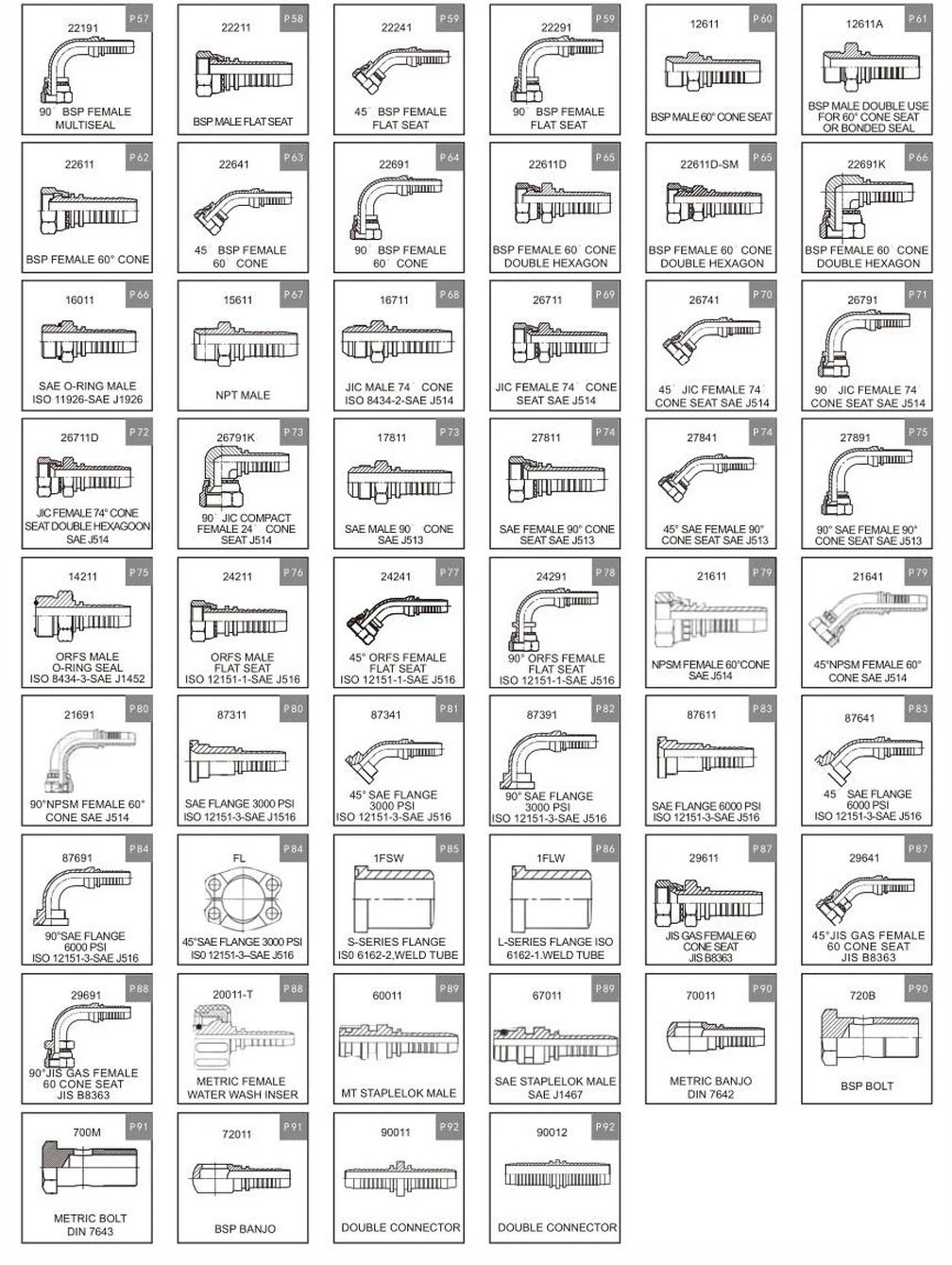

కంపెనీ గురించి
ప్రయోజనాలు
సుపీరియర్ ఫ్లో ఎఫిషియెన్సీ
ప్రామాణిక మోచేతులతో పోలిస్తే ఆప్టిమైజ్ చేయబడిన అంతర్గత బోర్ డిజైన్ టర్బులెన్స్ను 30% తగ్గిస్తుంది
ఖచ్చితమైన వ్యాసార్థం గరిష్ట హైడ్రాలిక్ సామర్థ్యం కోసం లామినార్ ప్రవాహాన్ని నిర్వహిస్తుంది
కంప్యూటేషనల్ ఫ్లూయిడ్ డైనమిక్స్ (CFD) ఆప్టిమైజ్ చేసిన డిజైన్
మెరుగైన పీడన పనితీరు
ప్రామాణిక SAE అవసరాల కంటే 20% అధిక పీడన రేటింగ్
బర్స్ట్ ప్రెజర్ 4x పని ఒత్తిడికి పరీక్షించబడింది
తీవ్రమైన ఒత్తిడి సైక్లింగ్ కింద సీల్ సమగ్రతను నిర్వహిస్తుంది
స్పేస్-ఖచ్చితత్వాన్ని ఆదా చేస్తోంది
ఖచ్చితమైన రూటింగ్ కోసం ±0.5 డిగ్రీల టాలరెన్స్తో నిజమైన 90 డిగ్రీల కోణం
కాంపాక్ట్ డిజైన్ పేర్చబడిన ఫిట్టింగ్లకు వ్యతిరేకంగా 40% స్థలాన్ని ఆదా చేస్తుంది
బహుళ పోర్ట్ ఓరియంటేషన్ ఎంపికలు అందుబాటులో ఉన్నాయి
లీక్-ప్రూఫ్ గ్యారెంటీ
యాజమాన్య ట్రిపుల్{0}}సీల్ టెక్నాలజీ (ప్రాధమిక, ద్వితీయ మరియు బ్యాకప్ సీల్స్)
సూక్ష్మ-పూర్తయిన సీలింగ్ ఉపరితలాలు (రా <0.4μm)
ముందుగా-ఇన్స్టాల్ చేసిన అధిక{1}}పనితీరు గల HNBR O-రింగ్లు -40 డిగ్రీ F నుండి +250 డిగ్రీ F వరకు రేట్ చేయబడ్డాయి
సరిపోలని మన్నిక
గరిష్ట బలం కోసం నకిలీ నిర్మాణం (తారాగణం కాదు).
3x తుప్పు నిరోధకతతో 316 స్టెయిన్లెస్ స్టీల్ ఎంపిక
ఇంపాక్ట్-నిరోధక డిజైన్ వైబ్రేషన్ మరియు షాక్ లోడ్లను తట్టుకుంటుంది
గ్లోబల్ సమ్మతి
SAE J518, ISO 6162 మరియు DIN ప్రమాణాలకు ధృవీకరించబడింది
మిల్లు పరీక్ష సర్టిఫికేట్లతో పూర్తి మెటీరియల్ ట్రేస్బిలిటీ
రీచ్ మరియు RoHS కంప్లైంట్ మెటీరియల్స్
సంస్థాపన ప్రయోజనాలు
సులభమైన ఓరియంటేషన్ కోసం లేజర్-చెక్కబడిన గుర్తింపు గుర్తులు
వేగవంతమైన ఇన్స్టాలేషన్ కోసం-అలైన్మెంట్ గైడ్లతో ముందే అసెంబుల్ చేయబడింది
సాంప్రదాయ మోచేతి సమావేశాల కంటే 50% వేగవంతమైన ఇన్స్టాలేషన్
అనుకూలీకరణ ఎంపికలు
3/8" నుండి 3" వరకు పరిమాణాలలో అందుబాటులో ఉంది
డ్యూప్లెక్స్ స్టీల్ మరియు టైటానియంతో సహా ప్రత్యేక పదార్థాలు
అనుకూల పోర్ట్ కాన్ఫిగరేషన్లు మరియు బోల్ట్ నమూనాలు
నాణ్యత హామీ
రవాణాకు ముందు 100% ఒత్తిడి పరీక్షించబడింది
CMM తనిఖీతో డైమెన్షనల్ వెరిఫికేషన్
విశిష్ట క్రమ సంఖ్యలతో బ్యాచ్ ట్రేస్బిలిటీ
తరచుగా అడిగే ప్రశ్నలు
ప్ర: మీ 90 డిగ్రీల మోచేతి అంచు ఏ ప్రమాణాలకు అనుగుణంగా ఉంటుంది?
జ: మా మోచేయి అంచులు కలుస్తాయి:
SAE J518 (కోడ్ 61 & 62)
ISO 6162 (సిరీస్ 1 & 2)
DIN 20066 ప్రమాణాలు
NFPA T3.4.7R1 స్పెసిఫికేషన్లు
ప్ర: ఏ ఒత్తిడి రేటింగ్లు అందుబాటులో ఉన్నాయి?
A: ప్రామాణిక పీడన రేటింగ్లు:
3000 PSI (207 బార్) ప్రామాణిక సిరీస్
6000 PSI (414 బార్) అధిక-పీడన శ్రేణి
10,000 PSI (690 బార్) వరకు అనుకూల డిజైన్లు అందుబాటులో ఉన్నాయి
ప్ర: మీరు ఏ పదార్థాలను అందిస్తారు?
A: ప్రామాణిక మెటీరియల్ ఎంపికలు:
జింక్ లేపనంతో కార్బన్ స్టీల్
304/316 స్టెయిన్లెస్ స్టీల్
ప్రత్యేక పదార్థాలు:
డ్యూప్లెక్స్ స్టెయిన్లెస్ స్టీల్
టైటానియం మిశ్రమాలు
నికెల్{0}}ఆధారిత సూపర్అల్లాయ్లు
ప్ర: నేను సరైన పరిమాణాన్ని ఎలా ఎంచుకోవాలి?
జ: ప్రధాన ఎంపిక కారకాలు:
గొట్టం/ట్యూబ్ లోపలి వ్యాసానికి సరిపోలండి
సిస్టమ్ పని ఒత్తిడిని పరిగణించండి
ఫ్లో రేట్ అవసరాల కోసం ఖాతా
స్థల పరిమితులను అంచనా వేయండి
మా ఇంజనీర్లు ఉచిత పరిమాణ సహాయాన్ని అందిస్తారు
ప్ర: ఏ సీలింగ్ పద్ధతులు అందుబాటులో ఉన్నాయి?
A: సీలింగ్ ఎంపికలు ఉన్నాయి:
O-రింగ్ ఫేస్ సీల్ (ORFS) - సర్వసాధారణం
స్పైరల్ గాయం రబ్బరు పట్టీతో ఫ్లాట్ ముఖం
తీవ్రమైన పరిస్థితుల కోసం మెటల్-నుండి{1}}మెటల్ సీల్
అనుకూల సీలింగ్ పరిష్కారాలు అందుబాటులో ఉన్నాయి
ప్ర: మీ మోచేతులు ఇతర బ్రాండ్లతో మార్చుకోగలవా?
జ: అవును, మా 90 డిగ్రీల మోచేతులు ఇలా రూపొందించబడ్డాయి:
ప్రామాణిక SAE/ISO కొలతలు నిర్వహించండి
కంప్లైంట్ ఫిట్టింగ్లతో పూర్తిగా పరస్పరం మార్చుకోగలగాలి
క్లిష్టమైన పరిమాణాలను ధృవీకరించాలని మేము సిఫార్సు చేస్తున్నాము
ప్ర: కస్టమ్ ఆర్డర్ల కోసం ప్రధాన సమయం ఎంత?
జ: ప్రామాణిక ప్రధాన సమయాలు:
స్టాక్ అంశాలు: 24-48 గంటల రవాణా
ప్రామాణిక ఆచారం: 10-15 పని రోజులు
ప్రత్యేక పదార్థాలు: 3-4 వారాలు
వేగవంతమైన సేవలు అందుబాటులో ఉన్నాయి
ప్ర: మీరు ఇన్స్టాలేషన్ మార్గదర్శకాన్ని అందిస్తారా?
A: సమగ్ర మద్దతులో ఇవి ఉంటాయి:
దశ-ద్వారా-దశల ఇన్స్టాలేషన్ మాన్యువల్లు
సిఫార్సు చేయబడిన టార్క్ లక్షణాలు
సరైన అమరిక పద్ధతులు
సీల్ లూబ్రికేషన్ సిఫార్సులు
వీడియో ట్యుటోరియల్స్ అందుబాటులో ఉన్నాయి
ప్ర: మీరు ఏ సర్టిఫికేషన్లను కలిగి ఉన్నారు?
జ: మా ధృవపత్రాలలో ఇవి ఉన్నాయి:
ISO 9001:2015 నాణ్యత వ్యవస్థ
PED 2014/68/EU సమ్మతి
పేలుడు వాతావరణాల కోసం ATEX
ABS సముద్ర ఆమోదం
ప్ర: ఏ నిర్వహణ అవసరం?
జ: సిఫార్సు చేయబడిన నిర్వహణ:
వార్షిక దృశ్య తనిఖీలు
ప్రతి 500 గంటలకు టార్క్ తనిఖీ చేస్తుంది
ప్రతి 3 సంవత్సరాలకు సీల్ భర్తీ
7 సంవత్సరాల తర్వాత పూర్తి భర్తీ
